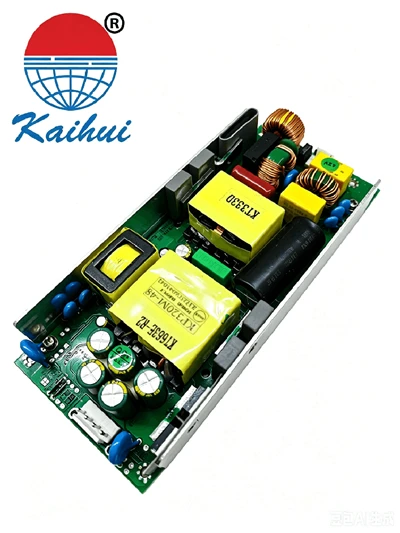

Nell'alimentatore switching PFC, l'alimentatore del regolatore switching è una parte molto importante. Il PFC nella funzione di alimentazione del regolatore di commutazione e il normale alimentatore del regolatore di commutazione non è una differenza enorme, solo nell'alimentazione è diverso. L'alimentazione del regolatore a commutazione comune richiede un alimentatore del raddrizzatore da 220 V, mentre l'alimentazione a commutazione regolata da PFC è alimentata da B+PFC.
Dopo la rettifica, non viene aggiunto alcun condensatore di filtraggio e la tensione di semiciclo positiva pulsante senza filtraggio viene utilizzata come fonte di alimentazione del chopper. Come una serie di"commutando" operazioni del chopper, la tensione positiva pulsante è"chopped" in una forma d'onda di corrente con le seguenti caratteristiche:
1. La forma d'onda di corrente è discontinua e il suo inviluppo e la forma d'onda di tensione sono gli stessi e l'inviluppo e la forma d'onda di tensione sono nella stessa fase.
2. A causa dell'azione del chopper, l'elettricità pulsata a semionda DC diventa ad alta frequenza (determinata dalla frequenza del chopper, circa 100 KHz)"AC" elettricità. L'alta frequenza"AC" l'elettricità deve essere nuovamente raddrizzata prima che possa essere utilizzata dall'alimentatore stabilizzato con interruttore PWM post-stadio.
3. Dall'alimentazione esterna, il sistema elettrico raggiunge la tensione CA e la corrente CA in fase e la forma d'onda della tensione e la forma d'onda della corrente sono in linea con la forma d'onda sinusoidale, che non solo risolve il problema della compensazione del fattore di potenza, ma risolve anche il problemi di compatibilità elettromagnetica (EMC) e di interferenza elettromagnetica (EMI).
Questa alta frequenza"AC" l'alimentazione viene quindi raddrizzata da un diodo raddrizzatore e filtrata in una tensione continua (alimentatore) per essere alimentata a un alimentatore switching PWM a fase arretrata. Questa tensione CC è indicata in alcune fonti come: B{{2}}PFC (è il caso di TPW-4211), nell'uscita del chopper B{{4}}la tensione PFC è generalmente superiore al filtro originale del raddrizzatore a 220 CA + 300 V, il motivo è la scelta dell'alta tensione, l'induttanza del diametro della linea è piccola, la caduta di tensione della linea è piccola, la capacità di capacità del filtro è piccola e l'effetto di filtraggio è buono, bassi requisiti per il tubo dell'interruttore post PWM e molti vantaggi.
